Z100CDV5 Plats préusinés - Werkstoff 1.2363

Pré-usiné longueur 500 mm
Pré-usiné longueur 1030 mm
Carrés pré-usinés

Largeur	Epaisseur
mm	4.4	6.4	8.4	10.4	12.4	15.4	16.4	20.4	25.4	30.4	32.4	40.4	50.4	63.4	70.4	80.4
25.4	✔	✔	✔	✔	✔	✔	✔	✔
30.4	✔	✔	✔	✔	✔	✔	✔	✔
32.4	✔	✔	✔	✔	✔		✔	✔	✔
40.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
50.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
60.4		✔	✔	✔	✔	✔		✔	✔	✔		✔
63.4		✔	✔	✔	✔		✔	✔	✔		✔	✔	✔
80.4		✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
100.4		✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
125.4			✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
150.4			✔	✔	✔	✔		✔	✔	✔		✔		✔	✔
160.4			✔	✔	✔		✔	✔	✔		✔	✔	✔	✔	✔
200.4				✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
250.4							✔	✔	✔	✔	✔	✔	✔	✔	✔
315.4								✔	✔		✔	✔	✔
400.4									✔		✔	✔	✔
mm	4.4	6.4	8.4	10.4	12.4	15.4	16.4	20.4	25.4	30.4	32.4	40.4	50.4	63.4	70.4	80.4

Largeur	Epaisseur
mm	4.4	6.4	8.4	10.4	12.4	16.4	20.4	25.4	32.4	40.4	50.4
25.4		✔	✔	✔	✔
32.4	✔	✔	✔	✔	✔	✔	✔
40.4	✔	✔	✔	✔	✔	✔	✔	✔
50.4	✔	✔	✔	✔	✔	✔	✔	✔	✔
63.4		✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
80.4		✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
100.4		✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
125.4				✔	✔	✔	✔	✔			✔
160.4				✔	✔	✔	✔	✔			✔
200.4				✔	✔	✔	✔	✔	✔	✔	✔
mm	4.4	6.4	8.4	10.4	12.4	16.4	20.4	25.4	32.4	40.4	50.4

Longueur	Carrés pré-usinés
mm	10.4	12.4	16.4	20.4	25.4	30.4	32.4	40.4	50.4	60.4	63.4	80.4	100.4
500	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
1030	✔	✔	✔	✔	✔		✔	✔	✔

Acier à résistance élevée à l’usure qui présente une bonne usinabilité.

Etat à la livraison : recuit, avec une résistance d’environ 80 Kg/mm²

EMPLOIS

Acier pour découpage, estampage, lames de cisailles, poinçons et matrices.

TOLÉRANCES

Epaisseur - 0 + 0,2 mm
Largeur - 0 + 0,4 mm
Longueur + 0 / + 5 mm

TRAITEMENT THERMIQUE

Trempe : 950 à 980°C
Milieu de trempe : huile / air / bain chaud
Revenu : selon l’utilisation prévue, dans la gamme de 150 à 600°C

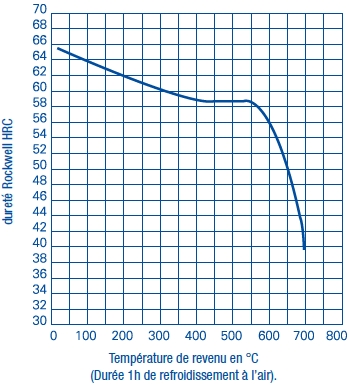

Diagramme de revenu

Graphe

Nuances			Composition
Euro norme	Norme AFNOR	Werkstoff	C	Si	Mn	CR	MO	NI	V	W	S
X100CrMoV5	Z 100 CDV 5	1.2363	1	0.3	0.6	5	1		0.2

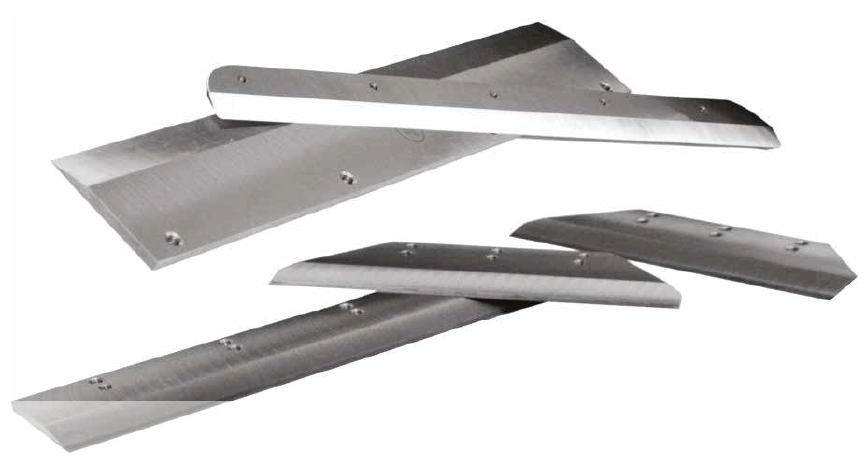

Image représentant la nuance
